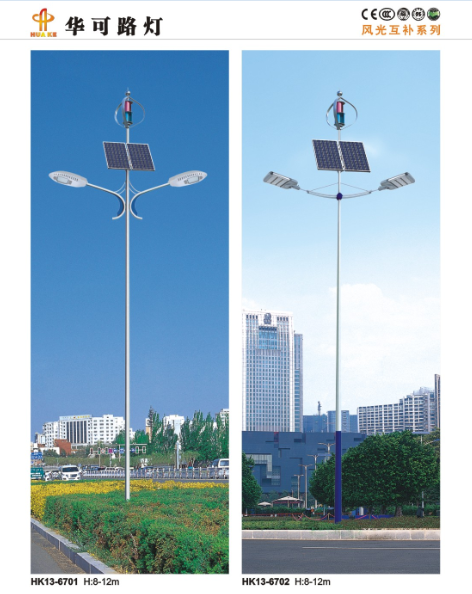

风光互补路灯是一个重要的绿色能源照明灯具，如今随着社会的发展对能量的需求越来越高，与此同时再造能源消耗带来的环境污染问题，如今自然能源越来越受到人们的关注，风能和太阳能作为两种应用广泛的大自然能源，在资源条件和照明应用上都具有互补性，成为了具有开发前景的两种新能源。在满足相同负载要求的前提下，经过合理设计的风光互补发电系统具有供电质量稳定、不造成环境污染、使用电成本低等优点。

由于风速和光热强度处于时刻变化中，新能源发电设备在固定参数下难以实现发电，甚至有时发电效率极低，因此，有必要有针对性地设计一种新能源发电控制器，在发电过程中实时根据风速、风向、日照强度等变化动态，随意调整系统参数，实现新能源发电设备和蓄电池有效充放电的管理，提高新能源发电工程的供电质量达到正常运作的标准。

风光互补新能源发电系统的设计与实现方法，风光互补led路灯控制器采集风电机组、光伏电池的充电电流，和蓄电池电压以及负荷情况，经过快速计算处理后产生控制信号，控制主功随时电路上的功率开关器件，实时对风能和太阳能的充电情况进行调节，从而达到有效利用两种能源的目的。

风光互补新能源发电系统总体方案设计

风光互补发电系统是由风电机组、风光互补控制器、蓄电池组、光伏电池、逆变器和用电负荷等组成。

系统控制原理如下：太阳能经过光伏的转换得到直流电，直流电经功率开关器件对蓄电池充电，风电机组和太阳能电池阵列的电量可由单片机发出的PWM波触发相应的功率开关器件来控制。

蓄电池的充电电压及电流由相关传感器检测并经过A/D转换后传送给单片机，由单片机依据控制流程和相关参数对蓄电池的充放电进行控制。以免造成蓄电池过充和危害其他设备安全。

硬件控制电路设计

该控制系统采用芯片PIC16F877A作为控制核心，配以电源模块、驱动模块、卸荷模块等组成。其系统具有结构紧凑、配置灵活、扩展性好、可移植性强、抗干扰性强等特点。太阳能风光互补路灯系统采用风光互补的形式给蓄电池充电，同时利用风能和太阳能给蓄电池充电，太阳能电池的正负极分别接于SP和SN，给蓄电池充电：风电机组三相输出接U、V、W，经整流后给蓄电池充电，通过对开关管的PWM斩波控制，实现对太阳能电池充电的控制。以上就是发电系统这样经过重重关卡点亮每一盏风光环保灯的。
